인터넷 브라우저에 google.com 을 입력한다면 어떤일이 일어날까 ?

클라이언트와 웹 서버 간의 통신은 아래의 구성 요소로 이루어 질 수 있습니다.

• DNS
• Network
• HTTP

DNS

1. DNS 브라우저는 먼저 google.com 을 확인하며 클라이언트는 자신의 캐시에 google.com 의 데이터가 저장되어 있는지 확인합니다 만약 캐시에 데이터가 있다면 해당 데이터를 통해 바로 페이지를 렌더링 합니다.


2. 위의 조건이 부합하지 않다면 브라우저는 도메인 네임 시스템(DNS)을 통해 google.com의 IP 주소를 찾습니다 이 경우에는
   브라우저 -> 운영체제 DNS Resolve(/etc/resolv.conf) -> 재귀 DNS 서버 -> 권한 있는 DNS 서버들(root, TLD, 도메인) -> 최종적으로 google.com 에 대한 IP 주소를 받습니다.

Network

1. 앞서 DNS에서 google.com에 대한 IP 주소를 받은 상태이며 3way-handshake를 통해 구글의 웹 서버와 TCP 연결을 수립합니다.


2. 3way-handshake의 과정으로는
   브라우저 -> 웹 서버(SYN - 연결 요청) -> 웹서버 -> 브라우저(SYN/ACK - 요청 승인) 브라우저 -> 웹 서버(ACK - 최종 승인) 과정으로 신뢰 할 수 있는 TCP 연결이 맺어집니다.

HTTP

1. 만약 google.com이 https://google.com 과 같이 SSL 인증서가 적용 되어 https 인 경우에는 TLS 암호화 핸드쉐이크 과정을 진행합니다.


2. TCP/TLS 연결을 통해 브라우저는 구글 웹서버에 HTTP 요청을 보내면 구글 웹 서버는 HTTP 요청을 받아 처리한 후 응답 데이터를 만들어 보내고 브라우저는 구글 웹 서버로부터 HTTP 응답을 받아 html, css, javascript 등을 해석하여 렌더링합니다.


3. 추가로 리소스 요청/수신 렌더링 중 추가 리소스(이미지, 동영상 등)이 필요하면 개별적으로 HTTP 요청을 보내어 데이터를 가져옵니다.
4. 이후 과정으로는 브라우저가 업데이트 된다면 위에서 진행한 TCP 연결 및 HTTP 요청/응답 렌더링 과정을 차례로 수행합니다.

감사합니다.

틀린점 있다면 댓글로 알려주시면 수정하도록 하겠습니다.

와이어샤크를 통해 ARP가 어떻게 이루어지는지 볼 수 있습니다.

실습을 하기 전에 알아야 할 내용이 있습니다.

브로드캐스트,APR,MAC(물리적 주소)

https://en.wikipedia.org/wiki/Broadcasting_(networking)

브로드 캐스트는 네트워크 영역 안에 있는 모든 PC에 데이터를 주는

방식입니다. 예를 들면 한 회사에 메일을 보냈는데 네트워크 안에 있는

모두에게 그 메일이 전송된 것을 예로 들 수 있습니다.

그 외에도 1:1로 통신하는 유니캐스트 1:그룹 으로 통신하는 멀티캐스트도 있습니다.

MAC(물리적주소)

컴퓨터의 네트워크 상에서 각각의 기기를 구분해주기 위해서 사용되는 주소입니다.

cmd에 ipconfig/all 명령어를 써보시면 MAC(물리적주소)가 표시됩니다.

ARP

ARP는 IP(논리적주소)를 통해 MAC(물리적주소)를 알아오기 위해 사용하는 통신 방법입니다.

한 PC가 192.168.0.2 와 통신하고 싶은데 MAC주소는 없고 IP주소만 있는 상태입니다. 그때 192.168.0.0은 모든 PC들에게 브로드캐스트를 날려서 192.168.0.2 의 MAC을 물어봅니다.

그때 192.168.0.2 는 자신의 MAC 주소는 (F2:F2:F2:F2:F2:F2) 이라고 하면서192.168.0.0 에게 자신의 MAC주소를 보내줍니다.

와이어샤크를 통해 ARP 통신과정을 보겠습니다.

실습환경

Wireshark-win64–2.6.5 , windows10, Hyper-V(windows server 2012)

와이어샤크의 필터링 기능을 통해 arp를 검색하면 ARP만 보실수 있습니다.

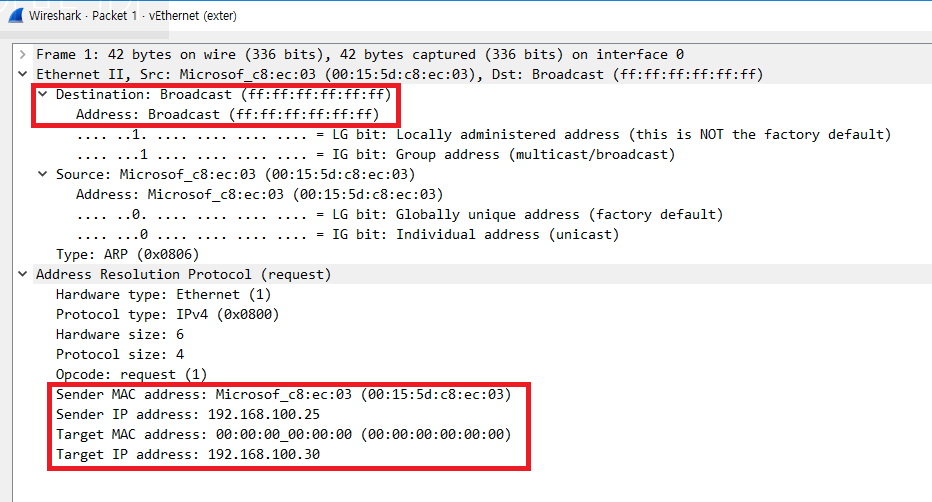

보시면 목적지 주소가 브로드캐스트로 네트워크안에 브로드캐스트를 날려서 192.168.100.30의 MAC주소를 물어봅니다.

그렇다면 192.168.100.30 은 자신이라면서 MAC주소를 192.168.100.25 에게 보내줍니다. 이로써 ARP통신이 완료되었습니다.

OSI 7 Layer

OSI(open systems interconnection)참조 모델은 국제 표준화기구에서 만든 것으로 컴퓨터 사이의 통신 단계를 7개의 계층으로 분류하고, 각 계층별 기능을 정의해 놓은 것이다. 장비 사이의 통신 단계는 사람 사이의 의사소통 단계와 유사하다.
